小白学UI之AI制作条纹立体球

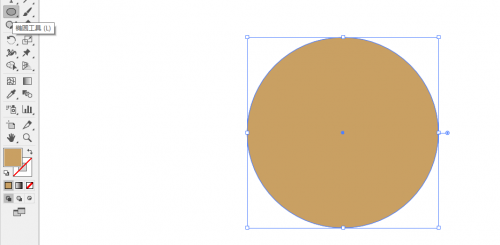

1、用椭圆工具绘制一个只填充的正圆形。

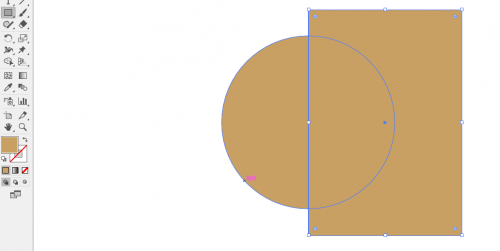

2、用矩形工具绘制一个矩形,左边缘穿过正圆中心。

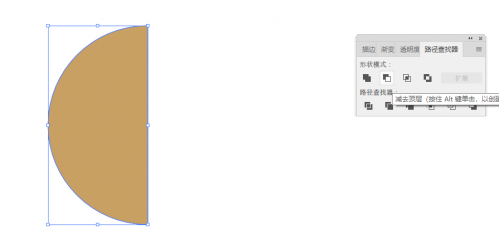

3、在路径查找器中选择减去顶层,得到一个半圆形。

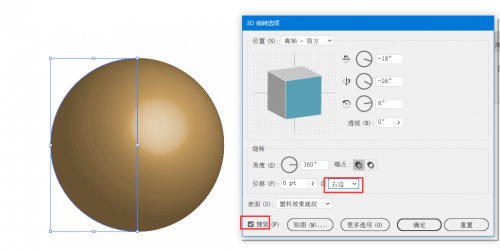

4、选中半圆,执行菜单效果-3D绕转命令,打开对话框调整参数,点击确定。
5、用矩形工具绘制长条矩形,按Alt键复制,复制中按住Shift键保持垂直。按Ctrl+D键复制长条,数量自己定就可以。

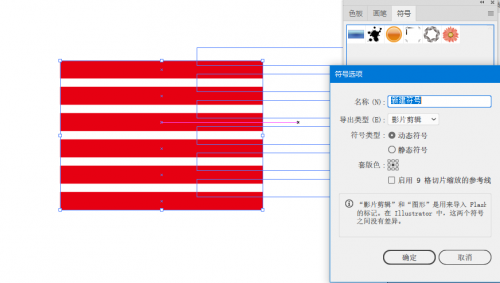

6、在窗口菜单里打开符号面板,把复制的矩形条整体选中,拖到符号面板,定义符号。点击确定。符号面板里就定好了符号。定义好后把原矩形条删除即可。

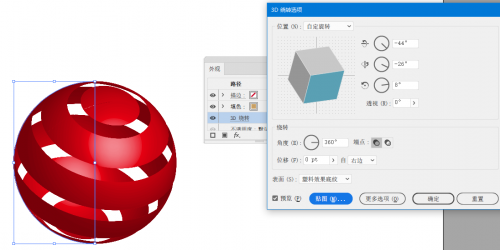

7、在窗口菜单打开外观面板,选中球体,打开3D饶转效果。

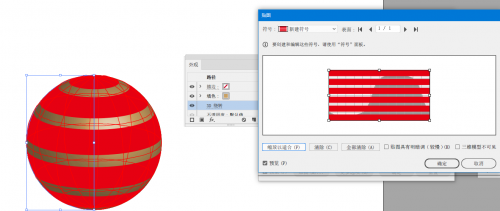

8、在3D饶转选项对话框中点击 “贴图”打开贴图对话框,选择提前已设定好的符号。
9、选中刚定义的贴图,选择左下角缩放以适合按钮。
10、勾选贴图具有明暗调和三维模型不可见按钮。点击确定。
11、调整视图效果,根据自己喜欢的角度即可。
12、将立体图形执行对象菜单-扩展外观命令,然后再执行两次取消编组命令,拖动一个对象移动就会得到如下效果。
13、举一反三,通过上面的操作,只要更换图形符号,即可生成其它造型的立体球。现在可以试试了。
